MODULACIÓN POR AMPLITUD (AM).

Este es un caso de modulación donde tanto las señales de transmisión como las señales de datos son analógicas.

Un modulador AM es un dispositivo con dos señales de entrada, una señal portadora de amplitud y frecuencia constante, y la señal de información o moduladora. El parámetro de la señal portadora que es modificado por la señal moduladora es la amplitud.

En otras palabras, la modulación de amplitud (AM) es un tipo de modulación lineal que consiste en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora, que es la información que se va a transmitir.







Consideremos que la expresión matemática de la señal modulada en amplitud está dada por:

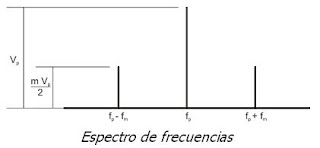

De la ecuación anterior que describe a una señal modulada en amplitud, se observa que tiene tres términos. El primero de ellos corresponde a una señal cuya frecuencia es la de la portadora, mientras que el segundo corresponde a una señal cuya frecuencia es diferencia entre portadora y moduladora y el tercero a una frecuencia suma de las frecuencias de la portadora y moduladora.Todo este conjunto da lugar a un espectro de frecuencias de las siguientes características.
